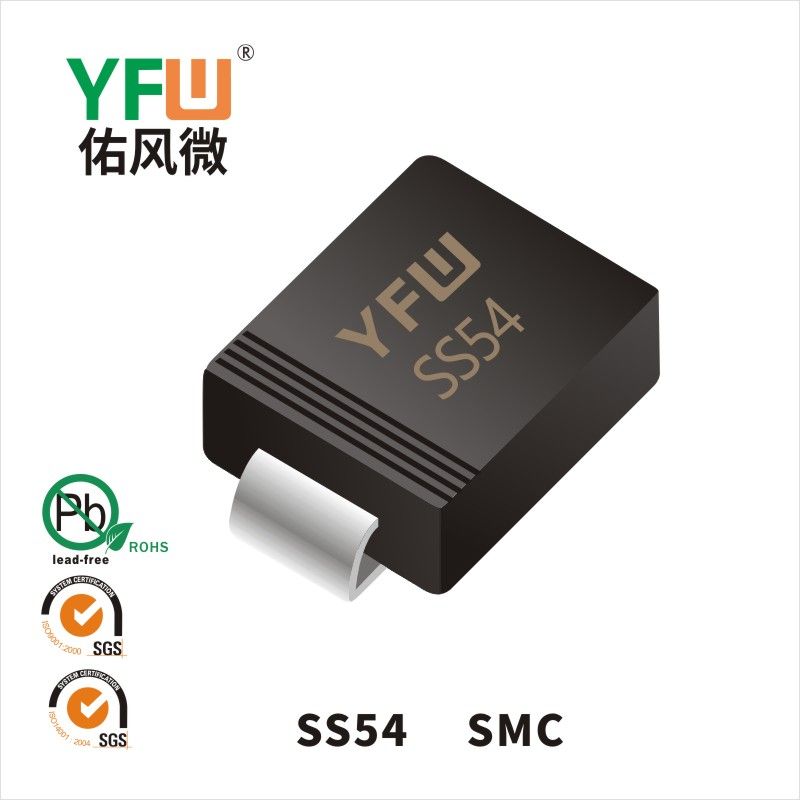

從外觀上如何區分肖特基二極管與普通二極管

肖特基二極管，普通二極管（括檢波二極管、整流二極管、阻尼二極管、開關二極管、續流二極管）是由一個PN結構成的半導體器件，具有單向?qū)щ娞匦?。通過用萬用表檢測其正、反向電阻值，可以判別出二極管的電極，還可估測出二極管是否損壞。

1、極性的判別

將萬用表置于R&TImes;100檔或R&TImes;1k檔，兩表筆分別接二極管的兩個電極，測出一個結果后，對調兩表筆，再測出一個結果。兩次測量的結果中，有測量出的阻值較大（為反向電阻），測量出的阻值較?。檎螂娮瑁?。在阻值較小的測量中，黑表筆接的是二極管的正極，紅表筆接的是二極管的負極。

2、單負導電性能的檢測及好壞的判斷

通常，鍺材料二極管的正向電阻值為1kΩ左右，反向電阻值為300左右。硅材料二極管的電阻值為5 kΩ左右，反向電阻值為∞（無窮大）。正向電阻越小越好，反向電阻越大越好。正、反向電阻值相差越懸殊，說明二極管的單向?qū)щ娞匦栽胶谩?/p>

若測得二極管的正、反向電阻值均接近0或阻值較小，則說明該二極管內部已擊穿短路或漏電損壞。若測得二極管的正、反向電阻值均為無窮大，則說明該二極管已開路損壞。

3、反向擊穿電壓的檢測

二極管反向擊穿電壓（耐壓值）可以用晶體管直流參數測試表測量。其方法是：測量二極管時，應將測試表的“NPN/PNP”選擇鍵設置為NPN狀態，再將被測二極管的正極接測試表的“C”插孔內，負極插入測試表的“e”插孔，然后按下“V（BR）”鍵，測試表即可指示出二極管的反向擊穿電壓值。

也可用兆歐表和萬用表來測量二極管的反向擊穿電壓、測量時被測二極管的負極與兆歐表的正極相接，將二極管的正極與兆歐表的負極相連，同時用萬用表（置于合適的直流電壓檔）監測二極管兩端的電壓。如搖動兆歐表手柄（應由慢逐漸加快），待二極管兩端電壓穩定而不再上升時，此電壓值即是二極管的反向擊穿電壓。
