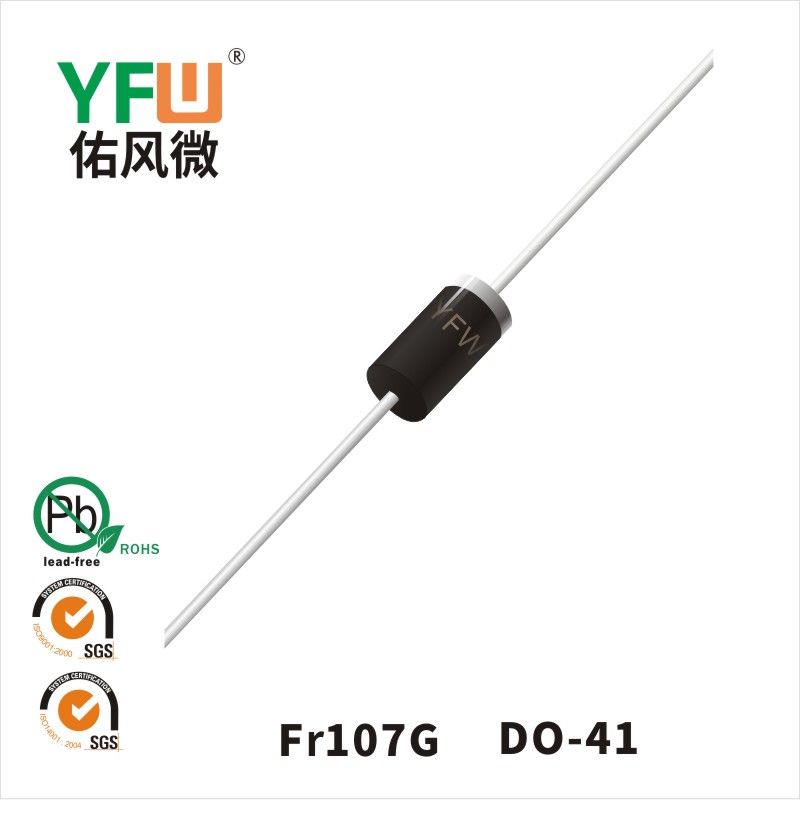

快恢復二極管如何測量反向恢復時間？

快恢復二極管如何測量反向恢復時間？

快恢復二極管電路由直流電流源供規定的IF，脈沖發生器經過隔直電容器C加脈沖信號，利用電子示波器觀察到的trr值，即是從I=0的時刻到IR=Irr時刻所經歷的時間。

設器件內部的反向恢電荷為Qrr，有關系式

trr≈2Qrr/IRM

當IRM 為一定時，反向恢復電荷愈小，反向恢復時間就愈短。

快恢復二極管常規檢測方法

使用萬用表能檢測快恢復、超快恢復二極管的單向?qū)щ娦?，以及?nèi)部有無開路、短路故障，并能測出正向?qū)▔航?。若配以兆歐表，還能測量反向擊穿電壓。
