您知道MOS 管柵極驅動波形為何振蕩？如何應對？

您知道MOS 管柵極驅動波形為何振蕩？如何應對？

在驅動 MOS 管時的理想狀態下，MOS 管極驅動波形是一個相對平滑的脈沖信號，

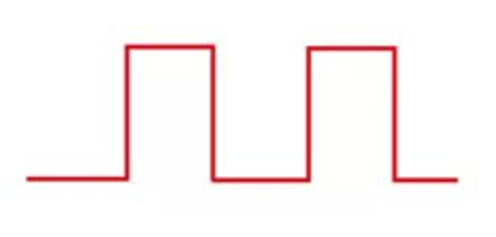

理想方波

實際方波

但實際測得的 Ugs 波形常常都是帶振蕩的，而這會產生噪聲干擾與額外功率損耗。

那你知道為什么會形成振蕩嗎？

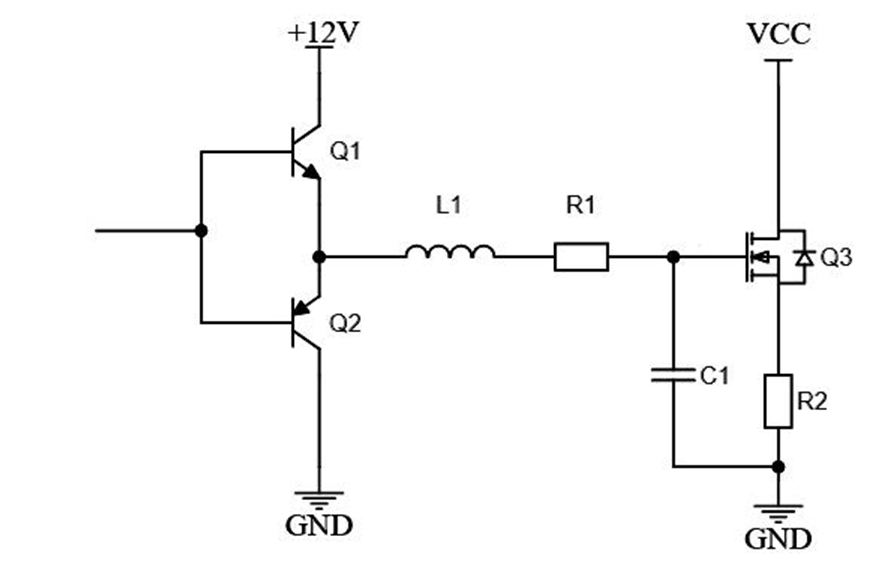

（如圖所示）為了向MOS管提供足夠驅動電流，一般會用推挽電路，如三極管 Q1、Q2。實際線路中會存在感抗和電阻，如圖的等效電感 L1、等效電阻 R1，且 MOS 管 GD、GS 間有寄生電容（等效為 C1）。L1 和 C1就形成了諧振振蕩電路，因 R1 極小無法起阻尼作用，導致在驅動脈沖上升沿、下降沿形成振蕩波形。

為抑制振蕩，通常在柵極串聯驅動電阻，且 PCB 走線時該電阻應盡量靠近柵極。而柵極驅動電阻取值大小對振蕩是有影響的：

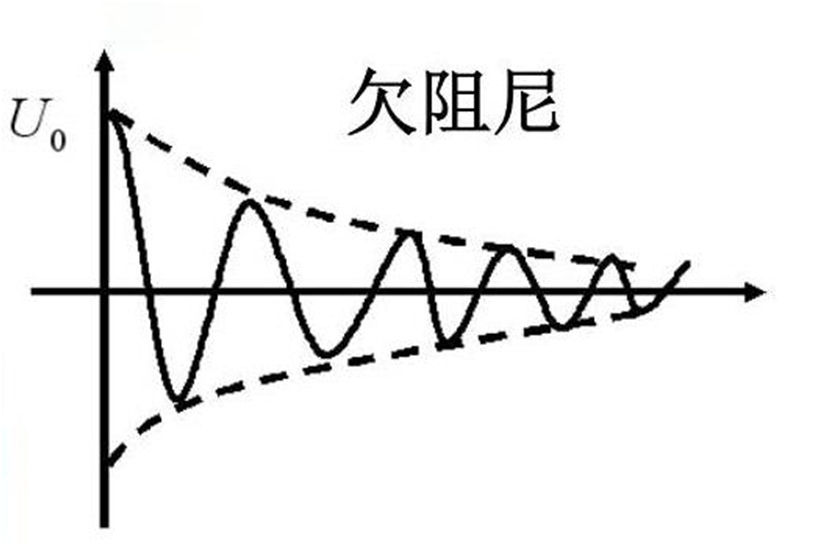

當柵極開通驅動電阻太?。ㄇ纷枘釥顟B(tài)），抑制不了振蕩；

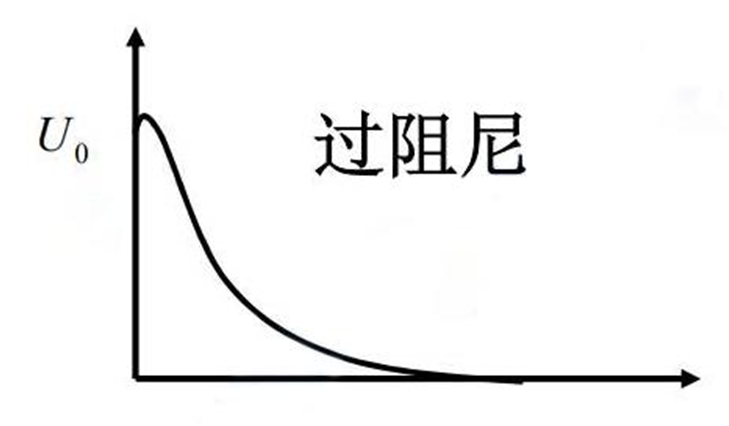

取值過大時（過阻尼狀態），MOS 管開通時間長，開關損耗大。

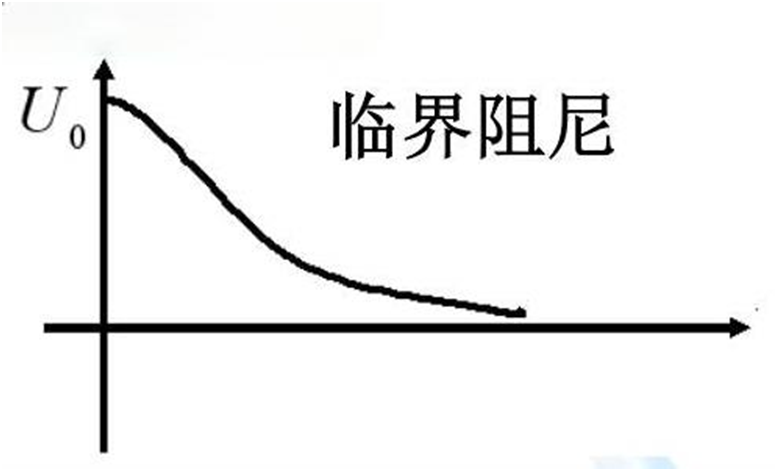

因此，最理想是臨界阻尼狀態，此時柵極驅動電阻能抑制振蕩且不致使 MOS 管開通時間加長。

同時，設計 PCB 時應使柵極連接走線盡量短且不彎折以減少驅動脈沖波形振蕩及寄生電感值。
